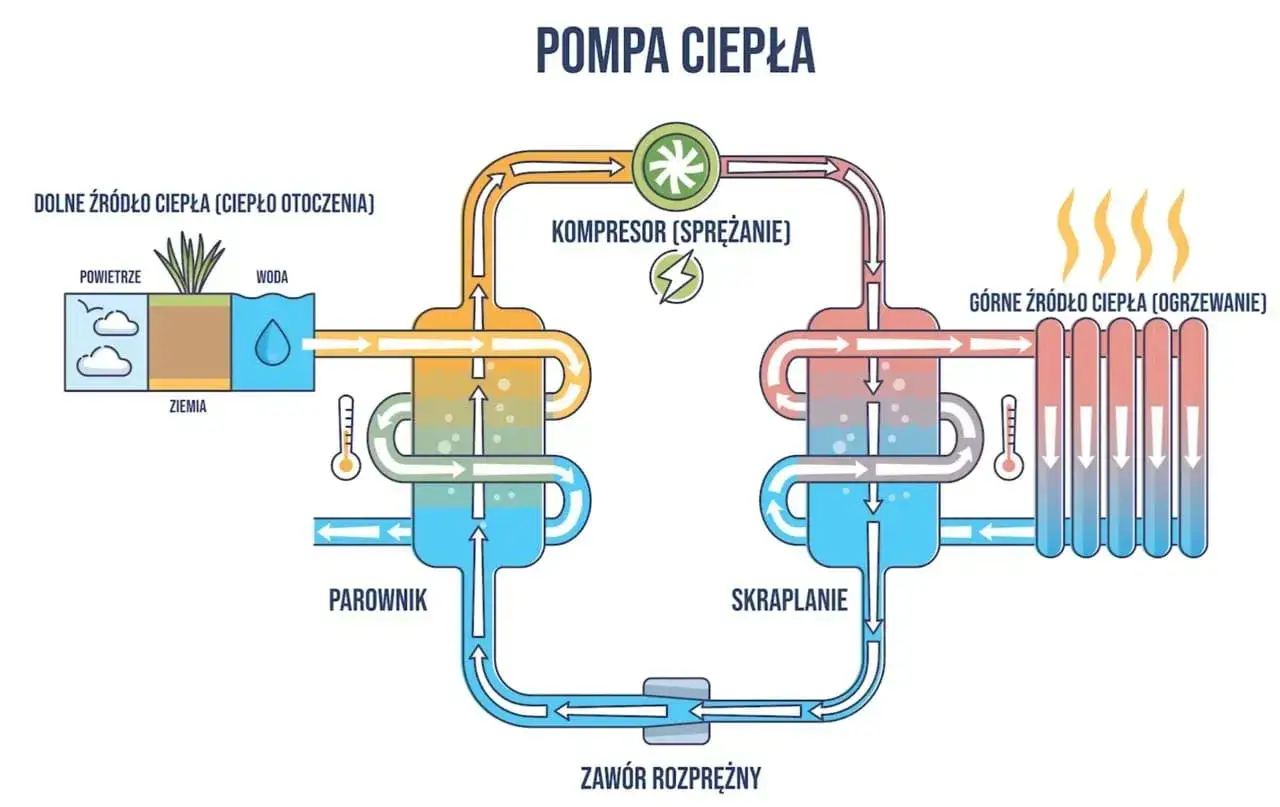

Dobrze zaprojektowane zasilanie pompy ciepła decyduje nie tylko o tym, czy urządzenie ruszy, ale też o jego bezpieczeństwie, stabilności pracy i komforcie całego domu. W praktyce liczą się trzy rzeczy: właściwe napięcie i liczba faz, osobny obwód z odpowiednim zabezpieczeniem oraz przewód dobrany do mocy i długości trasy. Poniżej rozkładam temat na czynniki pierwsze: od wyboru 1-fazy lub 3-faz po typowe błędy, które później wychodzą dopiero podczas awarii albo przy pracy grzałki wspomagającej.

Najpierw sprawdź moc, fazy i zabezpieczenia, bo od tego zależy cała instalacja

  • Nie ma jednego uniwersalnego schematu. O doborze decydują tabliczka znamionowa, instrukcja i realne obciążenie domu.
  • W domach spotyka się zarówno 230 V, jak i 400 V, ale większe urządzenia i modele z mocną grzałką częściej korzystają z 3 faz.
  • Obwód powinien być dedykowany, łatwo odłączalny i zabezpieczony zgodnie z wymaganiami konkretnego modelu.
  • RCD, wyłącznik nadprądowy i przekrój kabla dobiera się do prądu, długości trasy oraz sposobu pracy sprężarki i grzałki.
  • Najwięcej problemów powoduje pominięcie grzałki pomocniczej, zbyt mały zapas mocy i wspólny obwód z innymi odbiornikami.

Jakie zasilanie zwykle potrzebuje pompa ciepła

W praktyce zaczynam od tabliczki znamionowej, a dopiero potem przechodzę do ogólnych zasad. Sama sprężarka inwerterowa zwykle nie jest największym obciążeniem; moc rośnie wyraźnie wtedy, gdy do gry wchodzi grzałka elektryczna, odszranianie albo praca na wysokim obciążeniu. Dlatego dwa urządzenia o podobnej mocy grzewczej mogą mieć zupełnie inne wymagania elektryczne.

Ja tłumaczę to tak: jeśli pompa ma COP 4, to z 1 kWh prądu oddaje około 4 kWh ciepła. Urządzenie o mocy grzewczej 8 kW nie musi więc pobierać 8 kW z sieci; w sprzyjających warunkach elektrycznie bywa to bliżej 2 kW, ale przy niskiej temperaturze zewnętrznej, odszranianiu i aktywnej grzałce liczby rosną. Właśnie dlatego nie projektuję instalacji po samej nazwie handlowej urządzenia.

W domach jednorodzinnych najczęściej spotykam dwa warianty: zasilanie jednofazowe 230 V dla mniejszych jednostek oraz trójfazowe 400 V dla urządzeń większych, bardziej obciążonych lub wyposażonych w mocniejszą grzałkę wspomagającą. To nie jest kwestia „lepiej-gorzej”, tylko dopasowania do realnego prądu pracy i do tego, jak bardzo reszta domu obciąża instalację. Jeśli urządzenie ma pracować stabilnie przez lata, nie projektuję go na styk.

W praktyce warto pamiętać o jednej rzeczy: zapas mocy ma większe znaczenie niż katalogowa deklaracja producenta. Niewielka pompa może działać bez problemu na papierze, a mimo to wybijać zabezpieczenia, jeśli w tym samym czasie w domu pracuje płyta indukcyjna, bojler, ładowarka do auta i jeszcze dodatkowa grzałka. To prowadzi prosto do pytania, czy lepiej wybrać jedną fazę, czy od razu postawić na trzy.

Jedna faza czy trzy fazy

Ja nie traktuję wyboru faz jako formalności. To jedna z tych decyzji, które później albo ułatwiają życie, albo generują serię niepotrzebnych problemów. Pojedyncza faza bywa wystarczająca przy mniejszych jednostkach, ale trzy fazy dają zwykle większy margines bezpieczeństwa i lepsze rozłożenie obciążenia w domu.

Wariant Co daje Ograniczenia Kiedy ma sens
230 V, 1 faza Prostszy montaż, niższy próg wejścia, mniej rozbudowana rozdzielnica Większy prąd na jednej fazie i mniejszy zapas przy innych odbiornikach Mniejsze jednostki, modernizacje w starszych domach, dobra rezerwa mocy
400 V, 3 fazy Lepszy rozkład obciążenia, wygodniejsza praca z grzałką wspomagającą Wymaga trójfazowego przyłącza i poprawnie przygotowanej rozdzielnicy Większe pompy, dom z wieloma odbiornikami, plan na dłuższą perspektywę

Ja zwykle traktuję 230 V jako opcję dla mniejszych, dobrze policzonych układów, a 400 V jako bardziej elastyczną bazę do domu, w którym energia już nie jest tylko dla jednego urządzenia. Różnica nie kończy się na kablu: trzy fazy ułatwiają równomierne rozłożenie obciążenia i zmniejszają ryzyko, że jeden obwód zacznie być wąskim gardłem. Skoro to jasne, trzeba zejść poziom niżej i dobrać zabezpieczenia oraz przewody.

Jak dobrać zabezpieczenia, przewody i rozłącznik

W instrukcjach instalacyjnych powtarza się jeden wzór: obwód ma być niezależny, punkt odłączenia łatwo dostępny, a zabezpieczenie dobrane do konkretnego modelu. Ja patrzę na to w takiej kolejności: najpierw tabliczka i instrukcja, potem prąd znamionowy, potem zabezpieczenie, na końcu kabel. Odwrócenie tej kolejności zwykle kończy się albo zbędnym kosztem, albo nerwowym szukaniem przyczyny wybijania bezpiecznika.

Element Co sprawdzam Dlaczego to ważne
Obwód zasilający Ma być osobny, bez innych odbiorników Zmniejsza ryzyko wybijania zabezpieczeń i zakłóceń pracy
Rozłącznik Łatwo dostępny, odcina wszystkie wymagane tory, z przerwą stykową min. 3 mm Ułatwia serwis i awaryjne odłączenie
Zabezpieczenie nadprądowe Dobieram z instrukcji; w praktyce spotyka się wartości 20 A i 30 A oraz charakterystykę C Chroni przewody i elektronikę przed przeciążeniem
RCD Najczęściej 30 mA; typ A albo B zgodnie z wymaganiami modelu Zmniejsza ryzyko porażenia
Przewód Przekrój zależny od prądu i długości trasy; w instrukcjach spotyka się 1,5-4 mm² Za cienki kabel podnosi spadek napięcia i grzeje się

Praktycznie przyjmuję też jedną zasadę: jeśli urządzenie ma dodatkową grzałkę, jej moc trzeba uwzględnić tak samo jak sprężarkę. Dla instalacji 3, 6 albo 9 kW to właśnie grzałka najczęściej podbija wymagany prąd i przesądza o przekroju przewodu. Jeśli jednak obecna instalacja nie ma już zapasu, sama wymiana jednego elementu nie załatwi sprawy.

Co zrobić, gdy obecna instalacja jest za słaba

Gdy instalacja już jest za słaba, mam trzy sensowne drogi: ograniczyć jednoczesne obciążenie, dołożyć albo przebudować obwód, albo zmienić sam wariant urządzenia. Najtańsze rozwiązanie nie zawsze jest najlepsze, bo chwilowa oszczędność potrafi wrócić w postaci wybijających zabezpieczeń i niedogrzanego domu.

  • Rozdzielenie odbiorników i priorytet pompy. Jeśli w domu pracuje ładowarka EV lub duża płyta, warto odsunąć je od tego samego toru zasilania.
  • Modernizacja rozdzielnicy. Czasem problemem nie jest moc przyłącza, tylko brak miejsca, zły układ zabezpieczeń albo stara aparatura.
  • Zmiana zasilania na 3 fazy. To bywa najrozsądniejsze przy większych jednostkach i przy mocnej grzałce.
  • Ograniczenie mocy grzałki pomocniczej. Nie każdy sterownik to potrafi, ale tam, gdzie jest taka opcja, daje realny oddech instalacji.
  • Wybór modelu o niższym poborze maksymalnym. To nie jest magia, tylko lepsze dopasowanie do możliwości budynku.

Ja szczególnie zwracam uwagę na układy z magazynem ciepła albo buforem, bo one często poprawiają komfort pracy hydrauliki, ale nie rozwiązują problemu elektryki. Jeżeli przyłącze jest wąskie, to najpierw trzeba policzyć prąd, a dopiero potem myśleć o dodatkach. Dopiero na tym tle widać najczęstsze błędy, które później robią największy bałagan.

Najczęstsze błędy, które później kosztują najwięcej

Największy błąd, który widzę, to liczenie poboru prądu na podstawie mocy grzewczej z folderu reklamowego. To nie tak działa. Jeśli pompa ma 8 kW mocy grzewczej i COP 4, to w sprzyjających warunkach pobierze około 2 kW, ale gdy temperatura spada, a grzałka wchodzi do pracy, wynik przestaje być ładny i zaczyna być kosztowny.

  • Dobór zabezpieczeń bez instrukcji konkretnego modelu. Dwie podobne pompy mogą mieć inne wymagania.
  • Wpięcie urządzenia do wspólnego obwodu z innymi odbiornikami. To proszenie się o losowe wyłączenia.
  • Za mały przekrój przewodu przy długiej trasie. Spadek napięcia potrafi zepsuć stabilność pracy.
  • Brak miejsca na serwisowe odłączenie zasilania. Później każdy przegląd robi się trudniejszy niż powinien.
  • Ignorowanie grzałki wspomagającej. W praktyce to ona najczęściej zmienia całą kalkulację.
  • Brak ochrony przepięciowej w instalacji z jednostką zewnętrzną. Elektronika inwerterowa jest wrażliwsza, niż wielu inwestorów zakłada.

Najmniej lubię sytuacje, w których ktoś liczy, że „jakoś będzie”, a potem przez całą zimę żyje z wybijającym wyłącznikiem. Lepiej wyłapać to na etapie projektu niż po pierwszym mrozie. Na końcu zostaje już tylko szybka kontrola przed uruchomieniem.

Co sprawdzić przed pierwszym uruchomieniem, żeby nie wracać do przeróbek

  • Czy obwód jest dedykowany i opisany w rozdzielnicy.
  • Czy rozłącznik jest łatwo dostępny i faktycznie odcina wszystkie wymagane tory.
  • Czy zabezpieczenia odpowiadają dokumentacji urządzenia, a nie przyzwyczajeniu elektryka.
  • Czy przewód ma właściwy przekrój i długość trasy nie robi z niego ograniczenia.
  • Czy grzałka pomocnicza i sterownik mają przewidziane osobne zasilanie, jeśli model tego wymaga.
  • Czy instalator wykonał próbę uruchomienia także w scenariuszu zwiększonego obciążenia, nie tylko na pusto.

Jeżeli te punkty są domknięte, pompa ciepła zwykle pracuje przewidywalnie i nie zaskakuje ani domowników, ani elektryka. Ja właśnie tak patrzę na ten temat: elektryka nie ma być dodatkiem do urządzenia, tylko częścią projektu, która pozwala mu działać bez nerwów przez cały sezon grzewczy.

Tagi: zasilanie pompy ciepła podłączenie pompy ciepła schemat dobór zabezpieczeń pompa ciepła pompa ciepła 1 faza czy 3 fazy

Najczesciej zadawane pytania

Zasilanie pompy ciepła zależy od jej mocy i funkcji. Mniejsze jednostki często korzystają z zasilania jednofazowego (230 V), natomiast większe pompy, zwłaszcza te z mocną grzałką wspomagającą, wymagają zasilania trójfazowego (400 V). Zawsze należy sprawdzić tabliczkę znamionową i instrukcję producenta.
Tak, pompa ciepła powinna być podłączona do dedykowanego obwodu elektrycznego. Zapewnia to stabilną pracę urządzenia, minimalizuje ryzyko przeciążeń i wybijania zabezpieczeń, a także ułatwia serwisowanie. Wspólny obwód z innymi odbiornikami to częsta przyczyna problemów.
Kluczowe są: wyłącznik nadprądowy (dobierany do prądu znamionowego i charakterystyki C), wyłącznik różnicowoprądowy (RCD, najczęściej 30 mA, typ A lub B) oraz łatwo dostępny rozłącznik. Wszystkie te elementy muszą być zgodne z instrukcją instalacji konkretnego modelu pompy ciepła.
Można rozważyć modernizację rozdzielnicy, zmianę zasilania na trójfazowe, ograniczenie mocy grzałki pomocniczej lub wybór modelu pompy o niższym maksymalnym poborze prądu. Czasem wystarczy rozdzielenie odbiorników, aby odciążyć obwód pompy.
Grzałka wspomagająca znacząco zwiększa pobór prądu przez pompę ciepła, zwłaszcza w niskich temperaturach. Ignorowanie jej mocy podczas projektowania zasilania to jeden z najczęstszych błędów, który prowadzi do przeciążeń, wybijania zabezpieczeń i niestabilnej pracy całego systemu.
