Napięcie panelu fotowoltaicznego - Jak dobrać?

W praktyce najważniejsze nie jest to, ile panel „ma watów”, tylko jakie napięcie oddaje w pracy i czy to napięcie mieści się w zakresie falownika albo regulatora. To właśnie dlatego pytanie, jakie napięcie daje panel fotowoltaiczny, nie ma jednej odpowiedzi: inna będzie na etykiecie modułu, inna przy obciążeniu, a jeszcze inna w mroźny poranek. Poniżej rozbijam temat na prosty język i pokazuję, na co patrzeć, żeby dobrać instalację bez zgadywania.

Jakie napięcie daje panel fotowoltaiczny w praktyce

Jeśli chcesz jednej liczby, to w przypadku typowych modułów dachowych najczęściej mówimy o około 30-42 V napięcia pracy i około 39-50 V napięcia jałowego. To są wartości pojedynczego panelu, ale zakres zależy od mocy, liczby ogniw i technologii. Dla przykładu moduł 420-440 W bywa opisany jako 32,5-33,3 V w punkcie mocy maksymalnej i 38,8-39,9 V przy Voc, a większy moduł 525-550 W jako około 41,3-42,1 V Vmp i 49,1-50,1 V Voc. Moc nie mówi więc wprost o napięciu, bo 400 W to nie 400 V.

Przykład modułu	Napięcie jałowe Voc	Napięcie pracy Vmp	Co to oznacza w praktyce
420-440 W, 108 ogniw	38,75-39,88 V	32,54-33,33 V	To typowy poziom dla nowoczesnego panelu dachowego, który dobrze pasuje do pracy w stringu.
525-550 W, 144 ogniwa	49,12-50,10 V	41,26-42,10 V	Większy moduł daje wyższe napięcie, więc szybciej buduje cały string na wyższym poziomie DC.

Właśnie tu najłatwiej o pomyłkę: panel o większej mocy nie zawsze ma „lepsze” napięcie do każdej instalacji, bo wszystko zależy od tego, do czego go podłączasz. Dlatego trzeba od razu rozdzielić same liczby z etykiety od tego, co one naprawdę znaczą w projekcie.

Voc, Vmp i napięcie nominalne to nie to samo

Najczęstszy błąd polega na tym, że te trzy pojęcia wrzuca się do jednego worka. Ja rozdzielam je zawsze, bo od tego zależy, czy projekt będzie bezpieczny i czy falownik wejdzie w swój zakres pracy.

Parametr	Co oznacza	Po co go sprawdzać
Voc	Napięcie obwodu otwartego, czyli najwyższe napięcie bez obciążenia.	Pokazuje, czy string nie przekroczy maksymalnego napięcia wejściowego urządzenia.
Vmp	Napięcie w punkcie mocy maksymalnej, czyli tam, gdzie panel pracuje najefektywniej.	Pomaga sprawdzić, czy moduł będzie pracował w zakresie MPPT falownika lub regulatora.
Napięcie nominalne	Klasyfikacja handlowa, a nie rzeczywisty pomiar napięcia.	Ułatwia opis zastosowania, ale nie powinno być jedyną podstawą doboru.

W tej samej karcie katalogowej zwykle pojawia się też Isc, czyli prąd zwarciowy, ale to już parametr bardziej związany z doborem zabezpieczeń niż z odpowiedzią na pytanie o napięcie. Jeśli zapamiętasz tylko jedną rzecz, niech będzie taka: Voc chroni sprzęt, a Vmp mówi, jak panel pracuje naprawdę. To nadal są jednak liczby z katalogu, a w realnym dachu napięcie zachowuje się inaczej, zwłaszcza pod wpływem temperatury.

Dlaczego napięcie panelu zmienia się z pogodą

W katalogu widzisz wartości z warunków STC, czyli przy 1000 W/m² i 25°C temperatury ogniwa. Na dachu takie warunki zdarzają się rzadko, dlatego napięcie przesuwa się wraz z pogodą. Najmocniej działa temperatura: kiedy ogniwa się nagrzewają, Voc spada; kiedy panel jest chłodny, Voc rośnie. W jednym z nowoczesnych modułów współczynnik Voc wynosi −0,24%/K, a w innym −0,27%/°C, więc spadek temperatury o 25°C może podnieść napięcie jałowe o około 6-7%.

• Mróz podnosi Voc, więc string trzeba liczyć na najgorszy zimowy wariant, a nie na letnie południe.
• Upał obniża napięcie pracy, przez co panel może oddać mniej energii niż sugeruje katalog.
• Zachmurzenie mocniej tnie prąd niż napięcie, dlatego panel wciąż „żyje”, tylko pracuje mniej wydajnie.

Przykład jest prosty: moduł z Voc 39,3 V przy 25°C po spadku temperatury ogniwa o 25°C może wejść w okolice 41,7 V. Przy stringu z 10 paneli robi się z tego różnica rzędu 24 V, a to już nie jest detal. Dlatego string liczy się zawsze na zimowy wariant, a nie na letnie południe. Skoro napięcie nie jest stałe, następne pytanie brzmi: co dzieje się, gdy panele łączy się w jeden łańcuch.

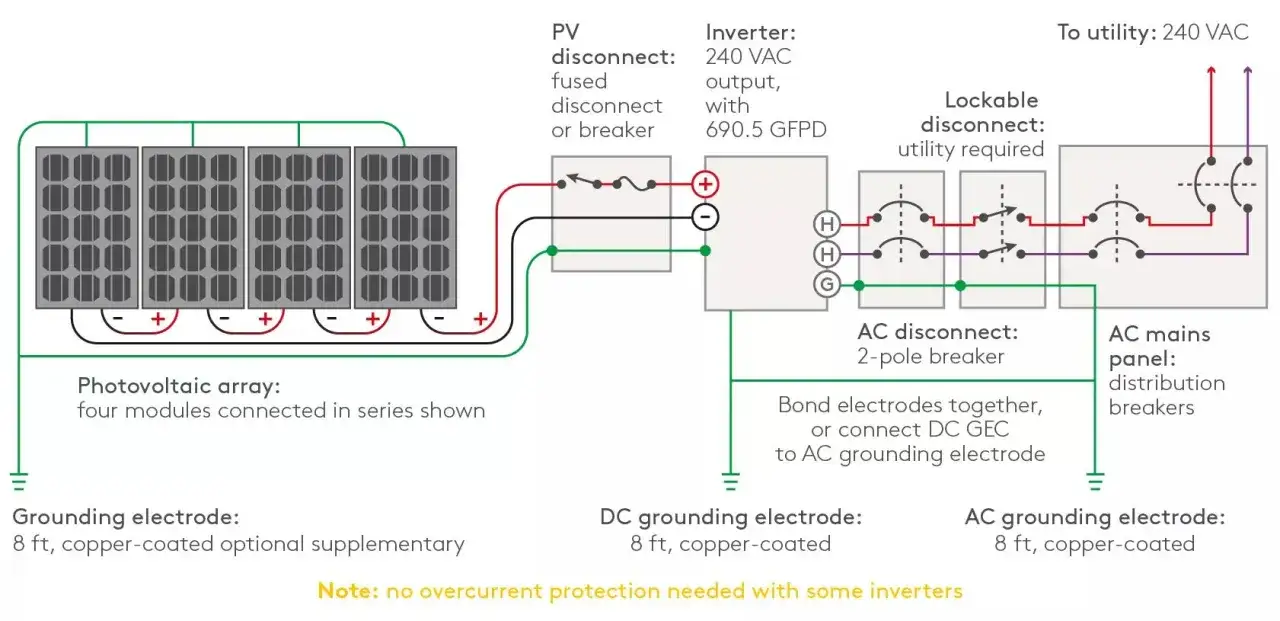

Jak połączenie paneli zmienia napięcie całego stringu

Połączenie szeregowe sumuje napięcie, równoległe sumuje prąd. Brzmi banalnie, ale to właśnie tutaj powstaje najwięcej pomyłek przy małych i średnich instalacjach. Ja patrzę na string jak na jeden organizm: jeśli jeden moduł odstaje, wpływa na cały łańcuch.

Sposób połączenia	Co rośnie	Co zostaje podobne	Kiedy ma sens
Szeregowo	Napięcie się sumuje.	Prąd pozostaje zbliżony do jednego panelu.	Gdy trzeba osiągnąć wyższe napięcie wejściowe falownika lub regulatora.
Równolegle	Sumuje się prąd.	Napięcie pozostaje na poziomie pojedynczego modułu.	Gdy napięcie ma zostać niskie, a potrzebny jest większy prąd.
Mieszane	Rośnie zarówno napięcie, jak i prąd, ale w różnych proporcjach.	Zależy od układu stringów.	W większych instalacjach, kiedy projekt wymaga lepszej kontroli zakresów pracy.

Przykład liczbowy porządkuje temat szybciej niż teoria: 10 paneli o Vmp 32,9 V daje około 329 V napięcia pracy stringu, a Voc 39,3 V daje około 393 V bez obciążenia. Gdy temperatura spadnie, ta granica rośnie jeszcze bardziej. Dlatego podobne moduły łączy się w jeden string, a nie przypadkową mieszankę dwóch różnych serii. Samo połączenie to jednak nie wszystko, bo trzeba je dopasować do falownika albo regulatora.

Jak dobrać napięcie do falownika, regulatora i akumulatora

W praktyce to dla mnie najważniejszy krok projektowy: nie dobieram paneli od mocy, tylko od napięcia wejściowego urządzenia.

Urządzenie	Co sprawdzam	Dlaczego to ważne
Falownik sieciowy	Maksymalne napięcie DC i zakres MPPT.	String nie może przekroczyć limitu, a jednocześnie musi pracować w dobrym punkcie mocy.
Regulator MPPT	Maksymalne napięcie z paneli i napięcie akumulatora.	Elektronika ma zamienić nadwyżkę napięcia na prąd ładowania bez przeciążenia wejścia.
System 12/24/48 V	Docelowe napięcie baterii i typ kontrolera.	Przy PWM margines dopasowania jest dużo ciaśniejszy niż przy MPPT.

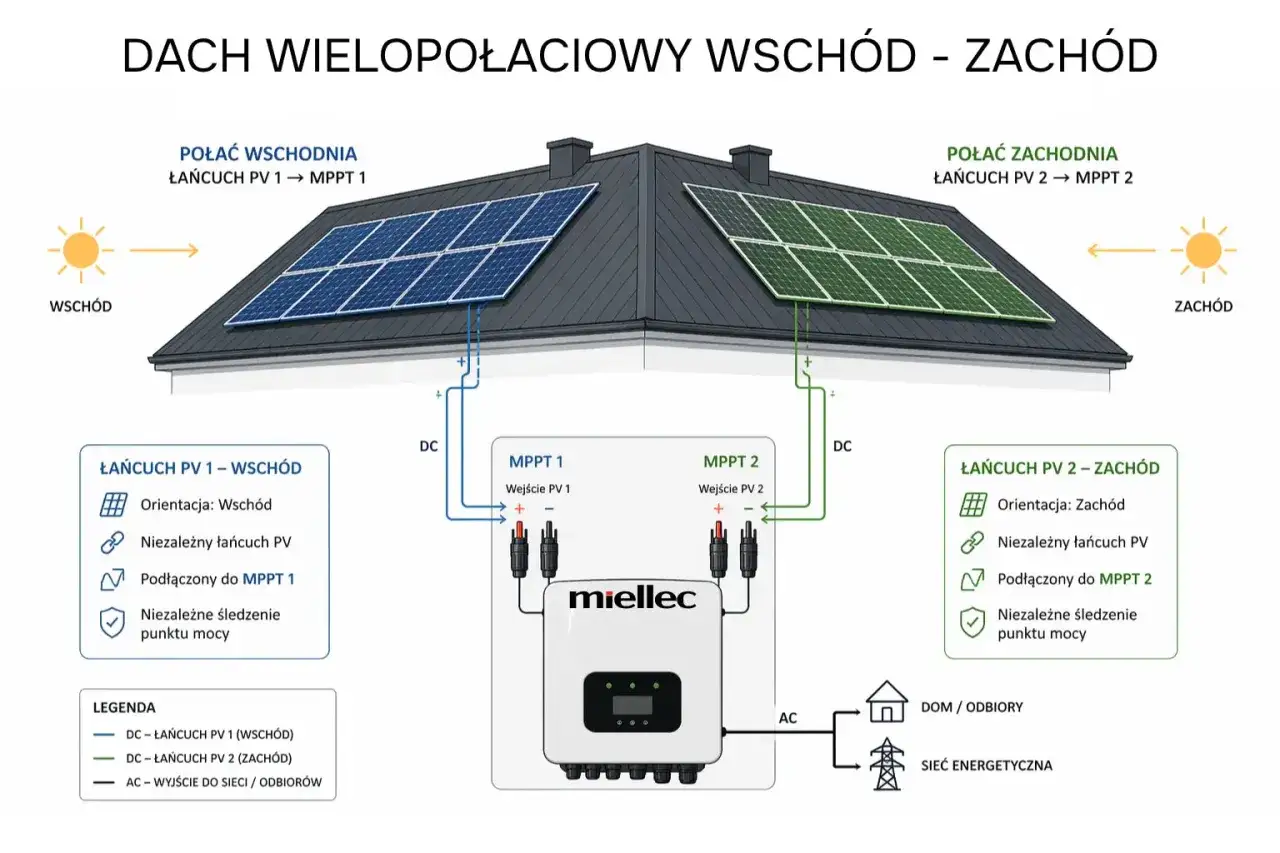

W falowniku sieciowym liczą się dwa parametry jednocześnie: maksymalne napięcie DC wejścia oraz zakres MPPT. String ma być niżej od limitu maksymalnego nawet w najchłodniejszy dzień, a jego napięcie pracy ma trafiać w okno MPPT, bo tylko wtedy falownik śledzi punkt mocy z sensowną sprawnością. Jeśli weźmiesz 10 modułów o Voc 39,3 V, dostajesz 393 V w STC i około 417 V po uwzględnieniu zimowego wzrostu o 6%. Dla falownika z limitem 600 V to bezpieczne, ale przy limicie 450 V robi się już wyraźne ryzyko.

Przy regulatorze MPPT zasada jest podobna, tylko cel inny: elektronika obniża napięcie paneli do poziomu baterii i zamienia nadwyżkę napięcia na prąd ładowania. W systemach 12 V, 24 V i 48 V dobiera się więc nie tylko panele, ale też sam typ kontrolera; przy PWM margines jest dużo ciaśniejszy niż przy MPPT. To szczególnie ważne w off-gridzie, gdzie zły dobór napięcia potrafi zabić uzysk jeszcze zanim ktoś zauważy problem. Kiedy ten element jest już policzony, zostaje najczęstsze źródło pomyłek: karta katalogowa i kilka pozornie podobnych parametrów.

Na co patrzeć w karcie katalogowej, żeby nie popełnić drogiego błędu

Jeśli porównuję dwa moduły o podobnej mocy, nie patrzę wyłącznie na waty. Dwa panele 430 W mogą mieć zbliżoną wydajność, ale inne Voc, Vmp, liczbę ogniw i inny współczynnik temperaturowy, a to zmienia całą konfigurację stringu.

Parametr	Co sprawdzam	Dlaczego nie pomijam
Voc	Wartość przy STC i zachowanie w chłodzie.	To podstawa do sprawdzenia limitu napięcia wejściowego.
Współczynnik temperaturowy Voc	Jak bardzo napięcie rośnie lub spada wraz z temperaturą.	Bez tego łatwo zaniżyć napięcie stringu na zimę.
Vmp	Czy napięcie pracy pasuje do zakresu MPPT.	Od tego zależy, czy instalacja będzie pracować w optymalnym punkcie.
Maksymalne napięcie systemowe modułu	1000 V albo 1500 V, zależnie od modelu.	To górna granica bezpieczeństwa dla całego układu DC.
Liczba ogniw i układ half-cell	Jak moduł buduje napięcie i jak zachowuje się w stringu.	Dwa panele tej samej mocy mogą mieć zupełnie inną charakterystykę napięciową.

• Nie mylę mocy z napięciem.
• Nie przyjmuję Voc z 25°C jako wartości projektowej dla całego roku.
• Nie mieszam w jednym stringu modułów o wyraźnie różnym napięciu pracy.
• Zostawiam zapas, bo mróz podnosi napięcie bardziej, niż intuicja podpowiada.

Najbardziej podstępny błąd to porównywanie samych watów i traktowanie ich jak pełnego opisu modułu. Jeśli te cztery rzeczy są jasne, zostaje tylko jedna prosta reguła przed montażem stringu.

Jeden prosty check przed podłączeniem paneli

Gdybym miał zostawić tylko jedną praktyczną zasadę, byłaby taka: licz string na najniższą temperaturę, a nie na katalogowe 25°C. To właśnie wtedy wychodzi, czy napięcie nie przeskoczy limitu urządzenia i czy instalacja będzie pracowała tam, gdzie powinna.

• Policz Voc stringu dla najniższej temperatury w miejscu montażu, nie dla warunków z laboratorium.
• Sprawdź, czy Vmp mieści się w MPPT falownika albo regulatora.
• Nie łącz przypadkowo różnych modułów w jednym stringu, jeśli ich napięcia pracy wyraźnie się różnią.
• Zostaw zapas napięcia, bo zimą panel potrafi pracować wyżej, niż sugeruje katalog.

Jeśli te cztery punkty są odhaczone, napięcie paneli przestaje być zagadką, a staje się parametrem, który po prostu układasz pod sprzęt i warunki montażu. W fotowoltaice to zwykle robi większą różnicę niż sama liczba watów na naklejce.
