Falownik PV - Jak działa? Dlaczego to serce instalacji?

Wyjaśniam, jak działa falownik w instalacji fotowoltaicznej i dlaczego nie jest on tylko prostą „przejściówką” z prądu stałego na zmienny. Pokażę, co dzieje się z energią z paneli, po co urządzenie śledzi punkt maksymalnej mocy, jak współpracuje z siecią i kiedy jego zachowanie jest normalne, a kiedy powinno zwrócić uwagę.

Co robi falownik w instalacji PV

Ja patrzę na falownik nie jak na dodatek do paneli, ale jak na sterownik całego układu. Moduły fotowoltaiczne produkują prąd stały, a domowa instalacja i sieć pracują na prądzie zmiennym, więc bez falownika energia z dachu nie byłaby od razu użyteczna.

To jednak dopiero początek jego roli. Falownik decyduje, w jakim punkcie pracy mają pracować moduły, kontroluje przepływ energii, a przy tym nadzoruje bezpieczeństwo instalacji. W praktyce nie „robi prądu” z niczego, tylko wyciąga z generatora PV tyle energii, ile da się uzyskać w danych warunkach. Z mojego doświadczenia właśnie tu najczęściej zaczyna się różnica między poprawnie działającą instalacją a taką, która tylko formalnie jest podłączona.

W instalacji domowej najważniejsza jest więc nie sama obecność falownika, ale to, czy dobrze pasuje do dachu, stringów i sposobu użytkowania energii. Gdy to zrozumiesz, łatwiej czytać parametry techniczne i odróżnić marketing od realnej funkcji urządzenia. A żeby zobaczyć, jak ta zamiana odbywa się technicznie, trzeba rozłożyć ją na kilka etapów.

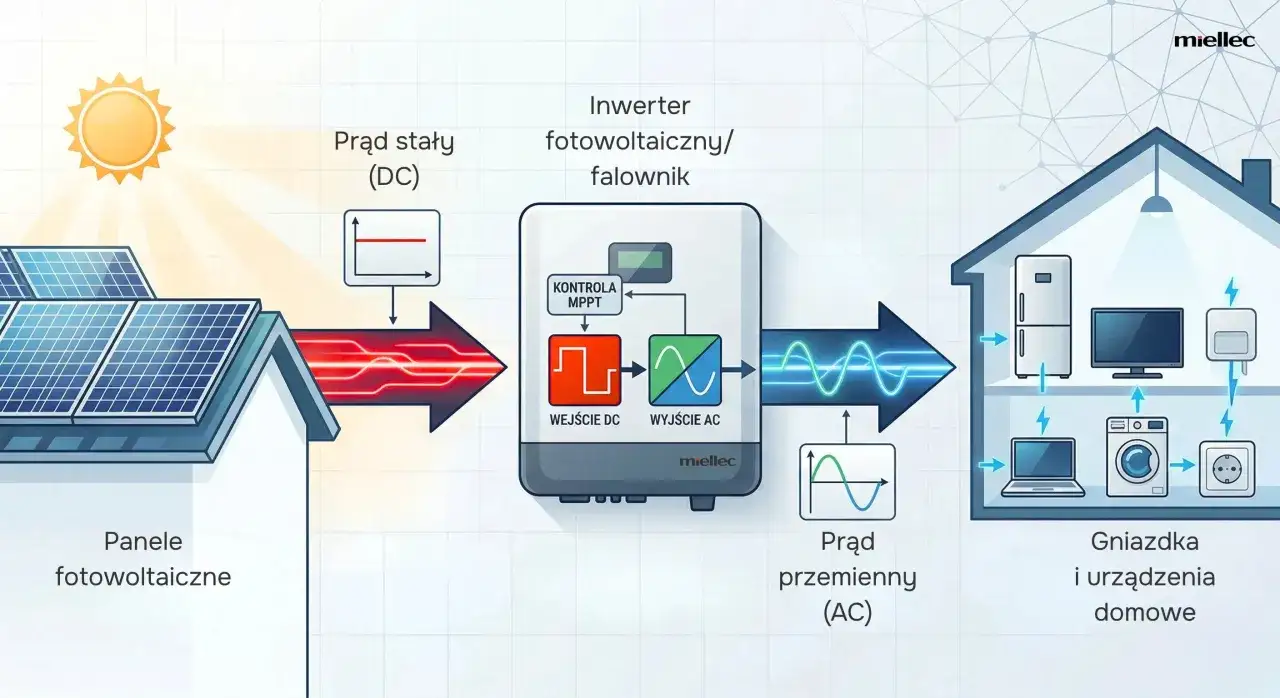

Jak energia z paneli staje się prądem do domu

W środku falownika dzieje się więcej niż zwykłe „zamień DC na AC”. Najpierw urządzenie odbiera prąd stały z paneli, mierzy napięcie i natężenie, a następnie steruje elementami mocy tak, by wytworzyć przebieg możliwie zbliżony do sinusoidy. W uproszczeniu wygląda to tak: elektronika bardzo szybko przełącza tranzystory, filtr wygładza sygnał, a układ synchronizacji dopasowuje częstotliwość i fazę do sieci 230/400 V, 50 Hz.

To dlatego współczesne urządzenia osiągają wysoką sprawność, często rzędu 98%. Straty są małe, ale niezerowe, więc falownik musi się też odprowadzać ciepło. Jeśli pracuje w zbyt wysokiej temperaturze, potrafi ograniczyć moc, zanim dojdzie do awarii. W praktyce oznacza to, że dobra wentylacja i sensowne miejsce montażu są ważniejsze, niż wielu właścicieli PV zakłada na etapie zakupu.

Warto też pamiętać, że falownik nie uruchamia się „na siłę”. Żeby zaczął pracować, musi mieć odpowiednie napięcie wejściowe z paneli i warunki do synchronizacji z siecią. Gdy tych warunków brakuje, przechodzi w czuwanie albo się wyłącza. To naturalny moment, by przejść do funkcji, która realnie decyduje o uzysku, czyli MPPT.

MPPT, synchronizacja z siecią i zabezpieczenia

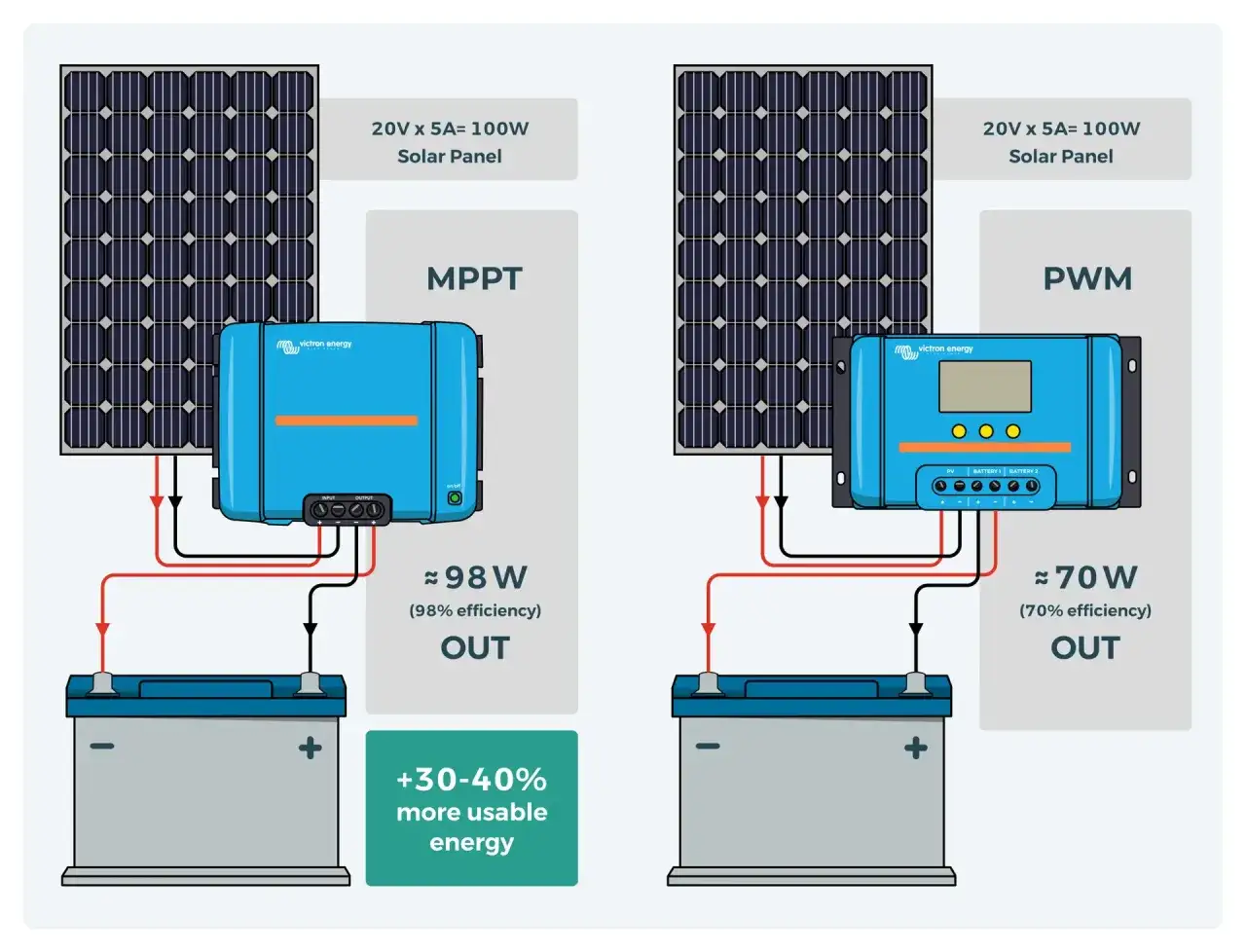

MPPT, czyli Maximum Power Point Tracking, to mechanizm śledzenia punktu maksymalnej mocy. W praktyce falownik cały czas szuka takiego napięcia i prądu, przy których moduły oddają najwięcej energii. Ten punkt nie jest stały, bo zmienia się wraz z nasłonecznieniem, temperaturą, zacienieniem i charakterystyką konkretnych paneli.

Jak pokazuje raport NREL, algorytm MPPT nie stoi w miejscu, tylko delikatnie koryguje napięcie wejściowe, żeby odnaleźć najlepszy punkt pracy. To właśnie dlatego na wykresach pracy falownika można zobaczyć drobne wahania. Nie są one wadą same w sobie, tylko oznaką, że układ aktywnie steruje pracą generatora PV.

Drugim filarem jest synchronizacja z siecią. Falownik dopasowuje fazę i częstotliwość do sieci, żeby energia mogła popłynąć bezpiecznie do domowej instalacji lub do operatora sieci. Jeśli napięcie w sieci zniknie albo wyjdzie poza dopuszczalny zakres, urządzenie się odłącza. To tak zwana ochrona antywyspowa, czyli zabezpieczenie, które nie pozwala instalacji pracować „na wyspie” bez kontroli sieci.

Do tego dochodzą zabezpieczenia po stronie DC i AC: ochrona przed przepięciami, przegrzaniem, błędami izolacji, a w niektórych modelach także wykrywanie łuku elektrycznego. W instalacji fotowoltaicznej to ma znaczenie większe, niż wynikałoby z samej obudowy urządzenia, bo po stronie paneli prąd potrafi być obecny zawsze, gdy jest światło. Żeby dobrze dobrać sprzęt, trzeba wiedzieć, jakie są jego warianty i gdzie każdy z nich ma sens.

Który typ falownika sprawdza się w różnych instalacjach

Wybór nie sprowadza się do pytania „jaka marka?”. Najpierw trzeba ustalić, jaki typ falownika pasuje do układu dachu, liczby połaci i planów na przyszłość. W domach jednorodzinnych najczęściej spotyka się rozwiązania stringowe i hybrydowe, natomiast większe instalacje korzystają z układów wielostringowych albo centralnych.

W polskich warunkach dach z dwiema połaciami, kominami albo sezonowym zacienieniem często przemawia za falownikiem z większą liczbą MPPT. Ja zwykle patrzę na to szerzej: nie tylko na moc katalogową, ale na to, czy urządzenie poradzi sobie z realnym układem modułów przez cały rok. I właśnie wtedy zaczynają się pytania o spadki produkcji, które nie zawsze oznaczają usterkę.

Dlaczego produkcja spada albo urządzenie się wyłącza

Falownik potrafi ograniczyć moc z bardzo różnych powodów, a część z nich jest całkowicie normalna. Gdy produkcja jest wysoka, może pojawić się clipping, czyli „obcięcie” szczytu mocy, jeśli strona DC chwilowo daje więcej niż falownik może oddać po stronie AC. Zdarza się też ograniczenie termiczne, gdy obudowa i elektronika robią się zbyt gorące. To nie jest awaria, tylko ochrona układu.

Jeśli instalacja pracuje gorzej niż rok temu, nie zaczynam od podejrzenia awarii samego falownika. Najpierw sprawdzam temperaturę pracy, zacienienie, stan złącz i logi urządzenia. Bardzo często winny okazuje się nie sam inwerter, tylko sposób, w jaki cała instalacja została rozplanowana. To prowadzi prosto do pytania, jak wybierać sprzęt, żeby takich problemów było mniej.

Na co patrzeć przed zakupem lub wymianą

Przy wyborze falownika najważniejsze są rzeczy mniej efektowne niż folder reklamowy. Ja zawsze sprawdzam liczbę MPPT, zakres napięcia wejściowego, dopuszczalny prąd na string, sprawność, sposób chłodzenia i zgodność z planem rozbudowy. Jeśli w przyszłości ma dojść magazyn energii, lepiej od razu wiedzieć, czy urządzenie to obsłuży i na jakich warunkach.

W praktyce warto zwrócić uwagę na kilka punktów:

• czy dach ma jedną czy kilka połaci i czy każda z nich może pracować osobno,
• czy występuje częściowe zacienienie, które uzasadnia osobne MPPT,
• czy planujesz baterię, ładowarkę lub rozbudowę instalacji w kolejnych latach,
• czy falownik będzie montowany w chłodnym, przewiewnym miejscu,
• czy monitoring online pozwoli szybko wychwycić spadek uzysku.

Z mojego punktu widzenia największy błąd polega na kupowaniu urządzenia „na zapas”, ale bez dopasowania do stringów. Lepsza sprawność katalogowa nie pomoże, jeśli falownik będzie pracował poza optymalnym zakresem napięcia albo bez sensu ograniczy jedną połowę dachu. Właśnie dlatego dobry dobór jest ważniejszy niż sama marka czy jedna liczba na etykiecie.

Co warto zapamiętać, zanim uznasz falownik za winowajcę

Falownik jest sercem instalacji PV, ale nie każda jego reakcja oznacza problem. Czasem po prostu pilnuje bezpieczeństwa, czasem ogranicza moc z powodu temperatury, a czasem reaguje na warunki w sieci. Jeśli rozumiesz te mechanizmy, dużo łatwiej odróżnić normalne zachowanie od rzeczywistej usterki.

W praktyce patrzę na trzy rzeczy: dopasowanie do dachu, pracę MPPT i stabilność sieci. Jeśli te elementy są dobrze przemyślane, instalacja działa przewidywalnie, a uzysk z PV nie zależy od przypadkowego miejsca montażu czy źle dobranego stringu. To właśnie tu, a nie w samym logo producenta, najczęściej leży różnica między instalacją przeciętną a dobrze zaprojektowaną.

Jeżeli chcesz zrozumieć fotowoltaikę praktycznie, zacznij od falownika. To on najczytelniej pokazuje, czy system jest dobrze policzony, czy tylko formalnie działa.
